천장 공사에서 가장 빈번하게 지나치는 문제가 있다.
눈에 잘 보이지 않는 구조, 바로 경량철골 천장틀의 내진 기준이다.
마감재나 도장, 조명 레이아웃에는 꼼꼼히 신경을 쓰면서도 정작 천장 전체를 지탱하는 골조 시스템의 KS 기준 충족 여부는 확인하지 않는 경우가 현장에서 반복적으로 발생하고 있다.
이 글은 그 관행이 왜 위험한지, 그리고 공공시설 담당자와 설계자가 어떤 기준으로 천장틀 공사를 검토해야 하는지를 구체적으로 짚는다.
경량철골 천장틀, 왜 내진 시스템의 핵심인가
건축물에서 천장 붕괴는 지진 피해 유형 중 가장 빈번하게 인명 피해를 유발하는 사례 중 하나다.
2011년 동일본 대지진 이후 국내에서도 비구조요소에 대한 내진설계 기준이 강화되었으며, 현행 건축물 내진설계기준(KDS 41 17 00)은 천장 시스템을 비구조요소로 명시하고 내진 성능을 요구하고 있다.
그럼에도 불구하고 일부 공공시설 공사 현장에서는 여전히 KS 인증을 받지 않은 부자재나 국내 표준에 부합하지 않는 설치 방식이 혼용되고 있다.
내진경량 천장틀 시스템은 단순히 마감재를 고정하는 역할에 그치지 않는다.
수평력과 수직력이 동시에 가해지는 지진 상황에서, 천장틀은 충격을 분산하고 마감재의 탈락을 방지하는 구조적 역할을 한다.
이를 위해 경량철골 시스템 내의 캐링채널(Carrying Channel)과 마이너채널(Minor Channel)은 KS D 3506 또는 KS F 규격에 맞는 두께와 강도를 갖춰야 하며, 각 접합부의 고정 방식도 설계하중에 따라 검토되어야 한다.
문제는 일부 시공 현장에서 비KS 부속재, 즉 크립바나 M바 등으로 대체 시공이 이루어진다는 점이다.
크립바나 M바는 KS 규격 부속재가 아닌 비표준 제품이며, 국내 표준화법상 공공기관 의무 구매 대상에 해당하지 않는다.
이 재료들이 시공에 혼입될 경우, 설계 도면에 명시된 내진 성능을 실제로 구현할 수 없는 상황이 발생한다.
특히 접합부의 강성 저하는 지진 발생 시 천장 전체가 공진하거나 마감재가 일제히 탈락하는 결과로 이어진다.
KS 규격 부속재 기반의 내진경량 시스템은 이러한 위험을 구조적으로 차단한다.
캐링채널과 마이너채널의 조합은 서로 맞물리는 방식으로 설계되어 횡방향 변위를 최소화하고, 인서트 앵커와의 연결부에서도 하중 전달 경로가 명확하게 유지된다.
즉, 내진 성능은 마감재 하나의 문제가 아니라 천장틀 전체가 유기적으로 연결된 시스템으로서만 보장될 수 있다.
산업표준화법 24조, 공공기관이 반드시 알아야 할 법적 의무
산업표준화법 제24조는 공공기관이 조달하는 자재에 대해 KS 인증 제품의 우선 구매를 의무화하고 있다.
이 조항은 단순한 권고 수준이 아니라, 감사 과정에서 미준수 사실이 확인될 경우 재시공 명령은 물론 관련 담당자에 대한 행정적 책임으로 이어질 수 있는 법적 근거다.
학교, 관공서, 공공체육시설 등 공공건축물에 적용되는 경량철골 천장 자재는 이 조항의 직접적인 규율 대상이다.
그러나 현장에서는 "융복합 시스템"이나 "특수 설계 천장"이라는 명목으로 KS 인증을 받지 않은 자재가 납품되는 사례가 적지 않다.
일부 업체는 특수 설계 또는 맞춤형 구조를 이유로 KS 인증 취득이 어렵다는 논리를 내세우며 비규격 자재를 공급한다.
이 경우 발주처 담당 공무원이 설계 검토 단계에서 자재 인증 여부를 확인하지 않으면, 준공 이후 감사 적발 시 발주 단계의 책임을 함께 지게 될 수 있다.
특히 융복합 또는 특수 설계 천장 시스템의 경우 다음과 같은 구조적 문제가 동반될 수 있다.
첫째, 시공 난이도가 높아 현장 숙련도에 따라 시공 품질 편차가 크게 발생한다.
둘째, 규격화된 부품이 아니기 때문에 유지보수 시 호환 부품 조달이 어렵고 비용이 급증한다.
셋째, 내진·내풍압 성능이 표준 조건에서 검증되지 않은 경우가 많아 실제 하중 조건에서의 성능이 불분명하다.
넷째, 초기 공사 단가가 높은데도 장기적으로는 유지관리 비용이 표준 시스템 대비 월등히 높아질 수 있다.
결국 KS 인증을 우회하는 설계는 성능 면에서도, 비용 면에서도, 법적 안전성 면에서도 선택의 이점이 없다.
이러한 문제를 사전에 차단하기 위해서는 설계 도면 단계에서 자재 사양서에 KS 인증 번호를 명시하도록 요구하고, 조달 계약 시 KS 인증서 사본 제출을 의무화하는 것이 현실적인 방법이다.
학교장터(S2B)와 같은 공공조달 플랫폼에서 등재된 KS 인증 제품을 우선 검토하는 것도 리스크를 줄이는 효과적인 방법 중 하나다.
DMC 기반 천장 시스템이 내풍압과 내진을 동시에 충족하는 방식
내진경량 기준을 충족하는 천장 시스템에서 마감재는 단순한 마감 기능을 넘어서야 한다.

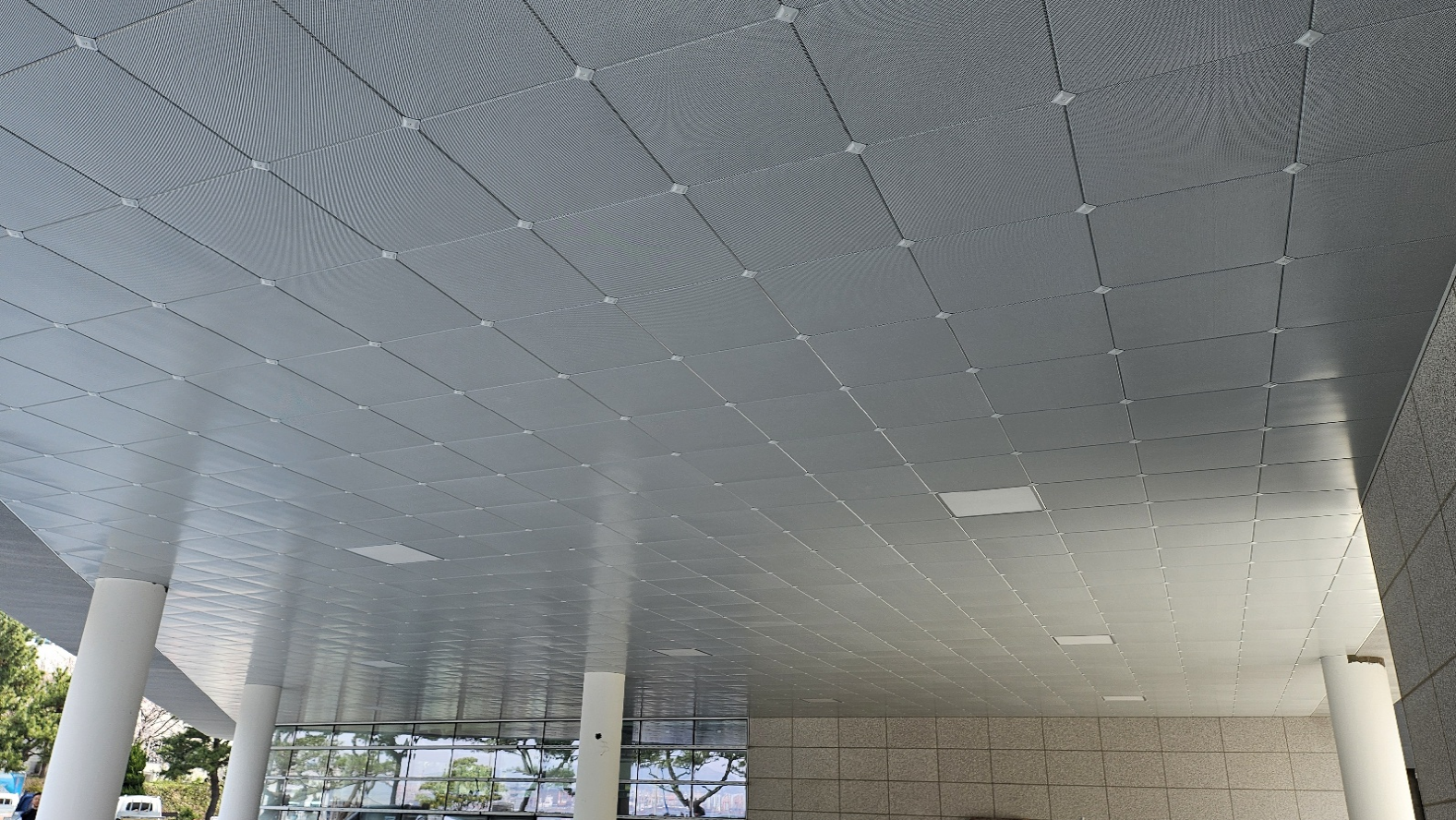

특히 DMC금속천장재와 SDMC금속천장재로 구성되는 금속천장 시스템은 천장틀과의 연결 구조에서 내진과 내풍압 성능을 동시에 구현하도록 설계된다.
DMC(Design Metal Ceilings) 계열 금속천장재는 경량철골 구조체와 결합할 때 클립 체결 방식 또는 T-바 결합 방식을 통해 면외 방향 하중, 즉 지진 시 발생하는 수직 진동과 내풍압 환경에서의 부압(負壓, negative pressure)에 모두 저항할 수 있도록 패널과 천장틀 간의 결합력을 유지한다. 이 점은 일반적인 석고보드 천장 시스템과 구분되는 핵심 특성이다.

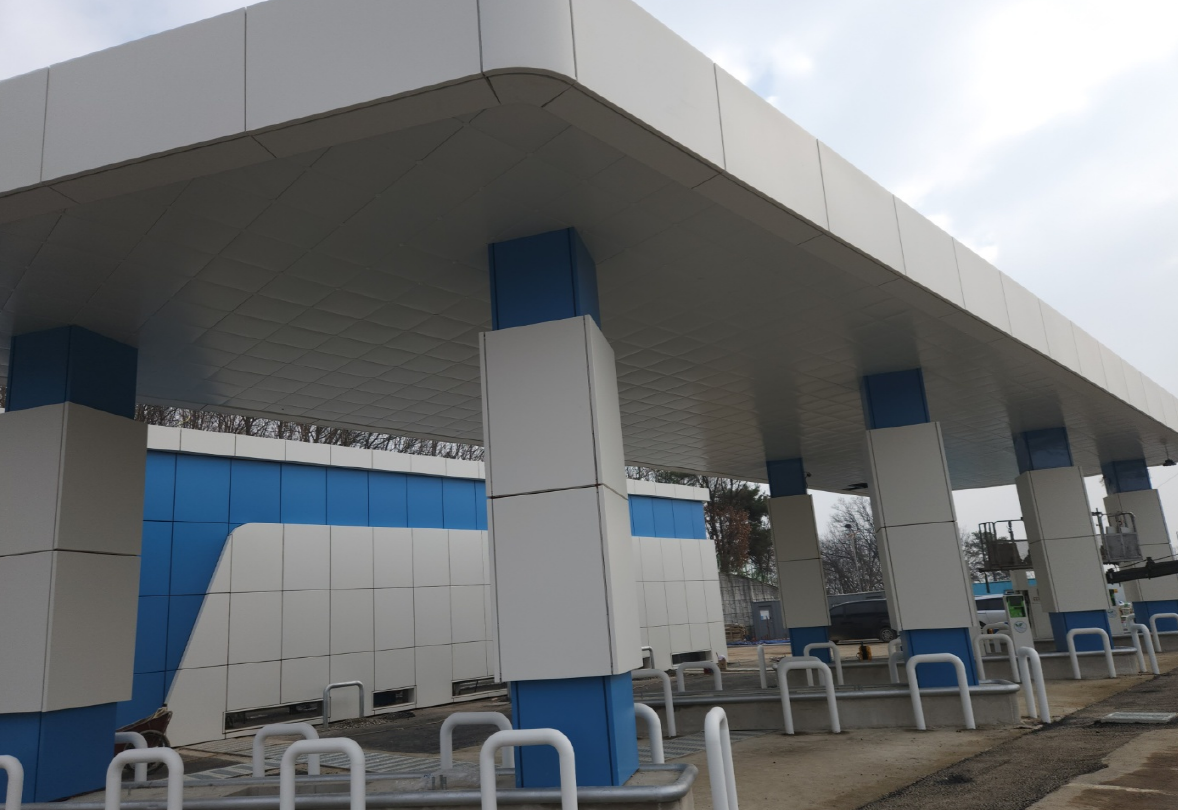

특히 내풍압 성능은 외기에 노출된 부분 또는 고층 건물의 천장부에서 중요하게 작용하는 요소다.
풍압으로 인해 패널이 들리거나 이탈하는 것을 방지하기 위해 KS경량철골의 고정 앵커 간격 및 체결 토크 기준을 준수하는 것이 필수다.
KS F 규격을 기반으로 생산된 자재는 이 수치들이 공인 시험기관의 성능 시험을 통해 검증되어 있으며, 설계자가 구조 계산서를 작성할 때 레퍼런스 데이터로 활용할 수 있다.
내진경량 시스템에서 KS경량철골이 기준이 되어야 하는 또 다른 이유는 반복적인 진동에 대한 피로 강도다.
지진은 단발적인 충격이 아니라 수초에서 수십 초에 걸쳐 반복되는 진동을 동반한다.
이 과정에서 접합부가 느슨해지거나 변형되면 잔진 단계에서 추가 탈락이 발생할 수 있다.
KS 규격 부속재는 이 반복 하중 조건에서의 성능이 표준 시험 방법으로 검증된 반면, 비규격 부속재는 해당 기준 자체가 존재하지 않는다.
DMC 계열 금속천장 시스템이 공공시설 현장에서 지속적으로 채택되는 배경에는 이러한 구조적 신뢰성과 함께, 조달 절차의 투명성도 포함된다.
KS 인증 기반의 자재는 공공조달 플랫폼을 통한 규격 비교가 가능하고, 감리·감사 단계에서 성능 입증 자료 제출이 간편하다는 실무적 이점이 있다.
내진경량 기준을 충족한 천장 시스템은 완공 후 유지관리 단계에서도 동일 규격 부품의 조달이 용이하여 생애주기 비용 측면에서도 유리하다.
천장틀 공사는 마감 이후에는 눈에 보이지 않는다.
그러나 보이지 않는다고 해서 책임이 사라지는 것은 아니다.
설계 단계에서 KS 인증 자재를 명시하지 않았거나, 조달 단계에서 인증 여부를 확인하지 않았다면, 그 결과는 감사 지적이나 구조물 이상으로 나타날 수 있다.
내진경량 기준을 지키는 천장틀 공사는 법적 의무이자, 공공시설을 이용하는 사람들의 안전을 직접적으로 보호하는 행위다.
공사를 발주하고 설계하는 모든 관계자가 자재 선정의 첫 단계에서 KS 인증 여부를 확인하는 것, 그것이 내진 안전을 실질적으로 구현하는 가장 확실한 방법이다.
